| Nazwa Marki: | Retek |
| Numer modelu: | W5795 |
| MOQ: | 1000 sztuk |
| Czas dostawy: | 3~4 tygodnie |
| Payment Terms: | Western Union, T/T |

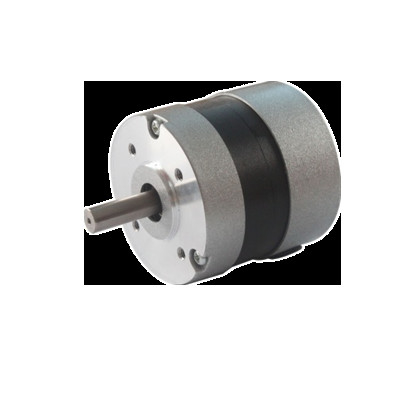

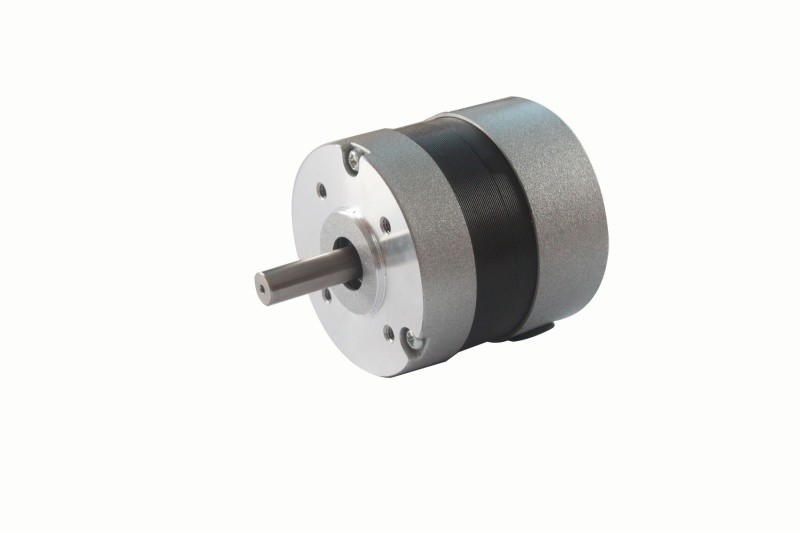

Elektryczny silnik BLDC o wysokim momencie obrotowym-W5795
jego bezszczotkowy silnik prądu stałego serii W57 (średnica 57 mm) zastosował sztywne warunki pracy w sterowaniu samochodowym i zastosowaniach komercyjnych.
Ten rozmiar silnika jest bardzo popularny i przyjazny dla użytkowników ze względu na jego względną ekonomiczność i kompaktowość w porównaniu do dużych silników bezszczotkowych i silników szczotkowych.
Wprowadzenie produktów:
Ten produkt to kompaktowy, wysokowydajny bezszczotkowy silnik prądu stałego, składnik magnesu składa się z NdFeB (neodymowo-żelazowo-borowy) i magnesów o wysokim standardzie importowanych z Japonii, które znacznie zwiększają wydajność w porównaniu z innymi dostępnymi silnikami na rynku. poprawić wydajność precyzji.
W porównaniu do szczotkowanych silników prądu stałego ma ogromne zalety, jak poniżej:
● Wysoka wydajność i efektywność — BLDC są znacznie bardziej wydajne niż ich odpowiedniki szczotkowane.Wykorzystują możliwości elektroniczne, pozwalające na szybką i precyzyjną kontrolę prędkości i położenia silnika.
● Trwałość — jest mniej ruchomych części sterujących silnikami bezszczotkowymi niż PMDC, co czyni je bardziej odpornymi na zużycie i uderzenia.Nie są podatne na wypalenie z powodu iskrzenia, które często spotykają silniki szczotkowe, co znacznie wydłuża ich żywotność.
● Niski poziom hałasu – silniki BLDC pracują ciszej, ponieważ nie mają szczotek, które stale stykają się z innymi elementami.
Specyfikacja:
| Zakres napięcia: | 12VDC,24VDC,36VDC,48VDC |
| Moc wyjściowa | 15 ~ 300 watów |
| Obowiązek | S1, S2 |
| Zakres prędkości |
do 6000 obr/min |
| Temperatura pracy: | -20°C do +40°C |
| Typ łożyska |
trwałe markowe łożyska kulkowe |
| Klasa izolacji | klasa B,Klasa F |
| Opcjonalny materiał wału |
#45 Stal, stal nierdzewna, Cr40 |
| Opcjonalna obróbka powierzchni obudowy |
Malowanie proszkowe, galwanizacja, anodowanie |
| Rodzaj obudowy | IP67, IP68 |
|
Zgodność z RoHS i zasięgiem |
TAk |
Aplikacja:
Maszyny do cięcia, maszyny dozujące, drukarki, maszyny do liczenia papieru, bankomaty itp.

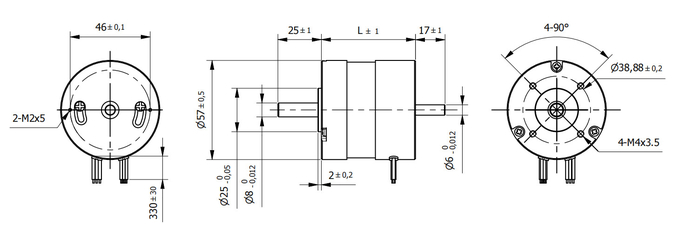

Wymiar:
Parametry:
| Przedmiotów | Jednostka | Model | ||||
| W5737 | W5747 | W5767 | W5787 | W57107 | ||
| Liczba faz | Faza | 3 | ||||
| Liczba słupów | Polacy | 4 | ||||
| Napięcie znamionowe | VDC | 36 | ||||
| Prędkość znamionowa | RPM | 4000 | ||||
| Znamionowy moment obrotowy | Nm | 0,055 | 0,11 | 0,22 | 0,33 | 0,44 |
| Prąd znamionowy | Ampery | 1.2 | 2 | 3,6 | 5,3 | 6,8 |
| Moc znamionowa | W | 23 | 46 | 92 | 138 | 184 |
| Szczytowy moment obrotowy | Nm | 0,16 | 0,33 | 0,66 | 1 | 1,32 |
| Prąd szczytowy | Ampery | 3,5 | 6,8 | 11,5 | 15,5 | 20,5 |
| Powrót EMF | V/Krpm | 7,8 | 7,7 | 7,4 | 7,3 | 7,1 |
| Stała momentu obrotowego | Nm/A | 0,074 | 0,073 | 0,07 | 0,07 | 0,068 |
| Interia wirnika | g.cm2 | 30 | 75 | 119 | 173 | 230 |
| Wzrost | mm | 37 | 47 | 67 | 87 | 107 |
| Waga | kg | 0,33 | 0,44 | 0,75 | 1 | 1,25 |
| Czujnik | Honeywell | |||||
| Klasa izolacji | B | |||||
| Stopień ochrony | IP30 | |||||
| Temperatura przechowywania | -25~+70℃ | |||||
| temperatura robocza | -15~+50℃ | |||||
| Wilgotność pracy | <85% wilgotności względnej | |||||
| Środowisko pracy | Brak bezpośredniego światła słonecznego, niekorozyjny gaz, mgła olejowa, brak kurzu; | |||||
| Wysokość | <1000m | |||||

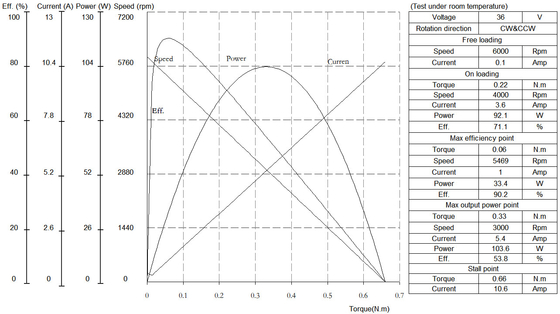

Typowa krzywa przy 36VDC:
|
|
| Nazwa Marki: | Retek |
| Numer modelu: | W5795 |
| MOQ: | 1000 sztuk |
| Szczegóły opakowania: | drogą powietrzną, morską |
| Payment Terms: | Western Union, T/T |

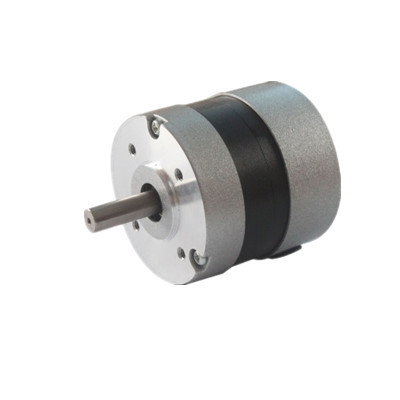

Elektryczny silnik BLDC o wysokim momencie obrotowym-W5795
jego bezszczotkowy silnik prądu stałego serii W57 (średnica 57 mm) zastosował sztywne warunki pracy w sterowaniu samochodowym i zastosowaniach komercyjnych.
Ten rozmiar silnika jest bardzo popularny i przyjazny dla użytkowników ze względu na jego względną ekonomiczność i kompaktowość w porównaniu do dużych silników bezszczotkowych i silników szczotkowych.
Wprowadzenie produktów:
Ten produkt to kompaktowy, wysokowydajny bezszczotkowy silnik prądu stałego, składnik magnesu składa się z NdFeB (neodymowo-żelazowo-borowy) i magnesów o wysokim standardzie importowanych z Japonii, które znacznie zwiększają wydajność w porównaniu z innymi dostępnymi silnikami na rynku. poprawić wydajność precyzji.
W porównaniu do szczotkowanych silników prądu stałego ma ogromne zalety, jak poniżej:
● Wysoka wydajność i efektywność — BLDC są znacznie bardziej wydajne niż ich odpowiedniki szczotkowane.Wykorzystują możliwości elektroniczne, pozwalające na szybką i precyzyjną kontrolę prędkości i położenia silnika.
● Trwałość — jest mniej ruchomych części sterujących silnikami bezszczotkowymi niż PMDC, co czyni je bardziej odpornymi na zużycie i uderzenia.Nie są podatne na wypalenie z powodu iskrzenia, które często spotykają silniki szczotkowe, co znacznie wydłuża ich żywotność.
● Niski poziom hałasu – silniki BLDC pracują ciszej, ponieważ nie mają szczotek, które stale stykają się z innymi elementami.
Specyfikacja:
| Zakres napięcia: | 12VDC,24VDC,36VDC,48VDC |
| Moc wyjściowa | 15 ~ 300 watów |
| Obowiązek | S1, S2 |
| Zakres prędkości |
do 6000 obr/min |
| Temperatura pracy: | -20°C do +40°C |
| Typ łożyska |
trwałe markowe łożyska kulkowe |
| Klasa izolacji | klasa B,Klasa F |
| Opcjonalny materiał wału |
#45 Stal, stal nierdzewna, Cr40 |
| Opcjonalna obróbka powierzchni obudowy |
Malowanie proszkowe, galwanizacja, anodowanie |
| Rodzaj obudowy | IP67, IP68 |
|
Zgodność z RoHS i zasięgiem |
TAk |
Aplikacja:
Maszyny do cięcia, maszyny dozujące, drukarki, maszyny do liczenia papieru, bankomaty itp.
Wymiar:
Parametry:
| Przedmiotów | Jednostka | Model | ||||
| W5737 | W5747 | W5767 | W5787 | W57107 | ||
| Liczba faz | Faza | 3 | ||||
| Liczba słupów | Polacy | 4 | ||||
| Napięcie znamionowe | VDC | 36 | ||||
| Prędkość znamionowa | RPM | 4000 | ||||
| Znamionowy moment obrotowy | Nm | 0,055 | 0,11 | 0,22 | 0,33 | 0,44 |
| Prąd znamionowy | Ampery | 1.2 | 2 | 3,6 | 5,3 | 6,8 |
| Moc znamionowa | W | 23 | 46 | 92 | 138 | 184 |
| Szczytowy moment obrotowy | Nm | 0,16 | 0,33 | 0,66 | 1 | 1,32 |
| Prąd szczytowy | Ampery | 3,5 | 6,8 | 11,5 | 15,5 | 20,5 |
| Powrót EMF | V/Krpm | 7,8 | 7,7 | 7,4 | 7,3 | 7,1 |
| Stała momentu obrotowego | Nm/A | 0,074 | 0,073 | 0,07 | 0,07 | 0,068 |
| Interia wirnika | g.cm2 | 30 | 75 | 119 | 173 | 230 |
| Wzrost | mm | 37 | 47 | 67 | 87 | 107 |
| Waga | kg | 0,33 | 0,44 | 0,75 | 1 | 1,25 |
| Czujnik | Honeywell | |||||
| Klasa izolacji | B | |||||
| Stopień ochrony | IP30 | |||||
| Temperatura przechowywania | -25~+70℃ | |||||
| temperatura robocza | -15~+50℃ | |||||
| Wilgotność pracy | <85% wilgotności względnej | |||||
| Środowisko pracy | Brak bezpośredniego światła słonecznego, niekorozyjny gaz, mgła olejowa, brak kurzu; | |||||
| Wysokość | <1000m | |||||

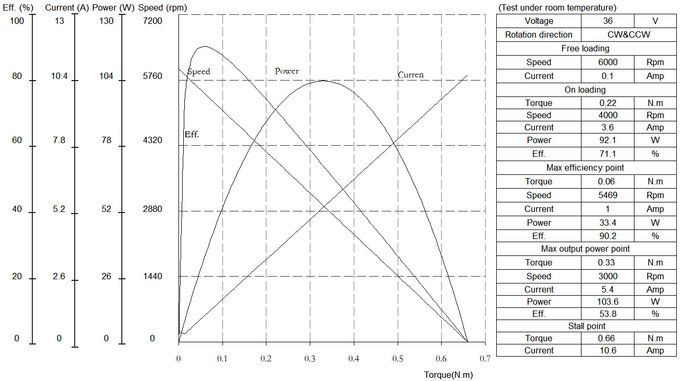

Typowa krzywa przy 36VDC:
