| Brand Name: | Retek |
| Model Number: | W8680 |
| MOQ: | 1000 sztuk |
| Delivery Time: | 3~4 tygodnie |
| Payment Terms: | Western Union, T/T |

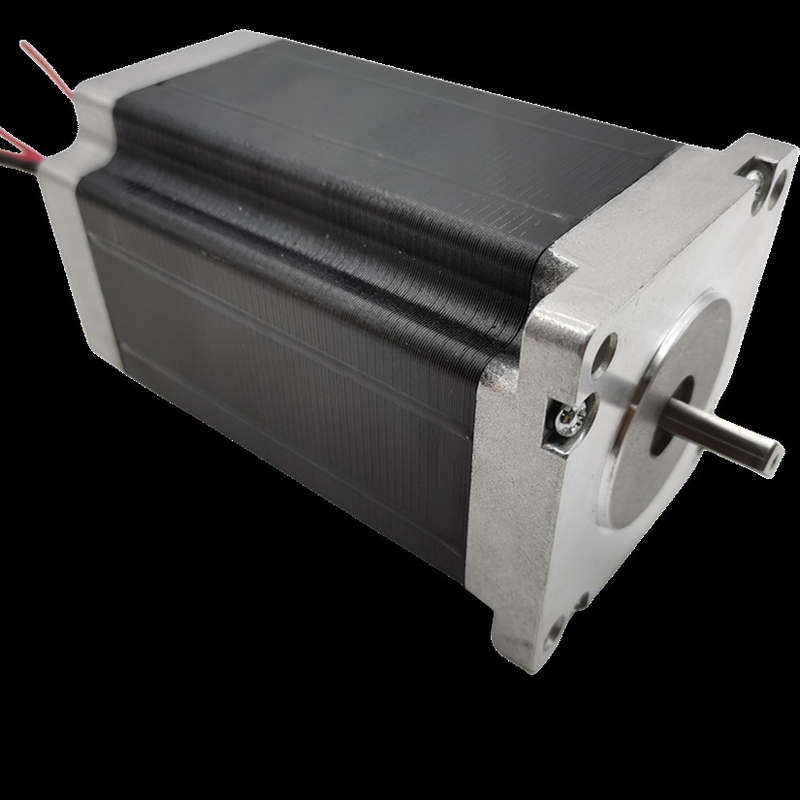

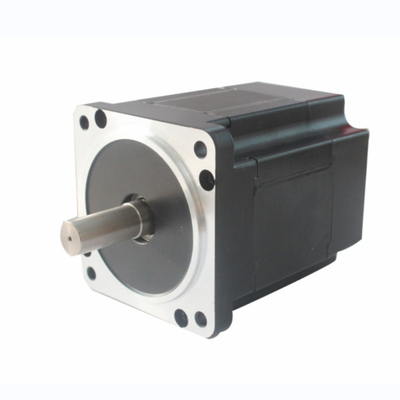

High Torque Automotive Electric BLDC Motor-W8680 Bezszczotkowy silnik prądu stałego
Ten bezszczotkowy silnik prądu stałego serii W86 (wymiar kwadratowy: 86 mm * 86 mm) stosuje się do sztywnych warunków pracy w sterowaniu przemysłowym i zastosowaniach komercyjnych.gdzie wymagany jest wysoki stosunek momentu obrotowego do objętości.Jest to bezszczotkowy silnik prądu stałego z zewnętrznym stojanem, wirnikiem z magnesów ziem rzadkich/kobaltowych i czujnikiem położenia wirnika z efektem Halla.Szczytowy moment obrotowy uzyskany na osi przy napięciu znamionowym 28 V DC wynosi 3,2 N*m (min).Dostępny w różnych obudowach, jest zgodny z MIL STD.Tolerancja wibracji: zgodnie z MIL 810. Dostępne z lub bez tachogeneratora, z czułością zgodnie z wymaganiami klienta.
Wprowadzenie produktów:
Produkt serii W86 to kompaktowy, wysokowydajny bezszczotkowy silnik prądu stałego, magnes wykonany z NdFeB (Neodymium Ferrum Boron) oraz magnesy o wysokim standardzie importowane z Japonii, a także laminowanie stosu o wyższym standardzie, które znacznie poprawia osiągi silnika w porównaniu do innych dostępnych silników w rynek.
W porównaniu z konwencjonalnymi silnikami prądu stałego, znaczące zalety, jak poniżej:
1. Lepsza charakterystyka prędkości i momentu obrotowego
2. Szybka dynamiczna reakcja
3. Brak hałasu podczas pracy
4. Długa żywotność ponad 20000 godzin.
5. Duży zakres prędkości
6. Wysoka wydajność
Specyfikacja:
| Zakres napięcia: | 12VDC,24VDC,36VDC,48VDC,130VDC |
| Moc wyjściowa | 15 ~ 500 watów |
| Obowiązek | S1, S2 |
| Zakres prędkości |
1000 obr/min do 6000 obr/min |
| Temperatura pracy: | -20°C do +40°C |
| Typ łożyska |
Łożyska kulkowe SKF/NSK |
| Klasa izolacji | klasa B,Klasa FKlasa H |
| Opcjonalny materiał wału | #45 Stal, stal nierdzewna, Cr40 |
| Opcjonalna obróbka powierzchni obudowy | Malowanie proszkowe, malowanie |
| Rodzaj obudowy | Wentylowany powietrzem, IP67, IP68 |
|
Zgodny z RoHS |
TAk |
| Wydajność EMC/EMI |
CE, zbudowany zgodnie ze standardem UL. |
Aplikacja:
Wyposażenie kuchni, przetwarzanie danych, silnik, maszyny do pułapek glinianych, sprzęt do laboratorium medycznego, komunikacja satelitarna, ochrona przed upadkiem, zaciskarki

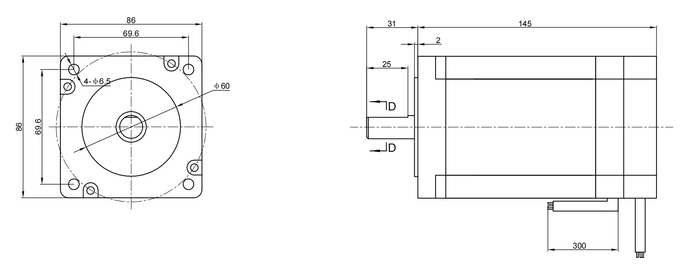

Wymiar:
Parametry:
| Przedmiotów | Jednostka | Model | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| Liczba faz | Faza | 3 | ||||
| Liczba słupów | Polacy | 8 | ||||
| Napięcie znamionowe | VDC | 48 | ||||
| Prędkość znamionowa | RPM | 3000 | ||||
| Znamionowy moment obrotowy | Nm | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
| Prąd znamionowy | Ampery | 3 | 6,3 | 9 | 11,6 | 18 |
| Moc znamionowa | W | 110 | 220 | 330 | 430 | 660 |
| Szczytowy moment obrotowy | Nm | 1,1 | 2,1 | 3.2 | 4.15 | 6,4 |
| Prąd szczytowy | Ampery | 9 | 19 | 27 | 34 | 54 |
| Powrót EMF | V/Krpm | 13,7 | 13 | 13,5 | 13,6 | 13,6 |
| Stała momentu obrotowego | Nm/A | 0,13 | 0,12 | 0,13 | 0,14 | 0,14 |
| Interia wirnika | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Wzrost | mm | 71 | 84,5 | 98 | 112 | 139 |
| Waga | kg | 1,5 | 1,9 | 2,3 | 2,8 | 4 |
| Czujnik | Honeywell | |||||
| Klasa izolacji | B | |||||
| Stopień ochrony | IP30 | |||||
| Temperatura przechowywania | -25~+70℃ | |||||
| temperatura robocza | -15~+50℃ | |||||
| Wilgotność pracy | <85% wilgotności względnej | |||||
| Środowisko pracy | Brak bezpośredniego światła słonecznego, niekorozyjny gaz, mgła olejowa, brak kurzu; | |||||
| Wysokość | <1000m | |||||

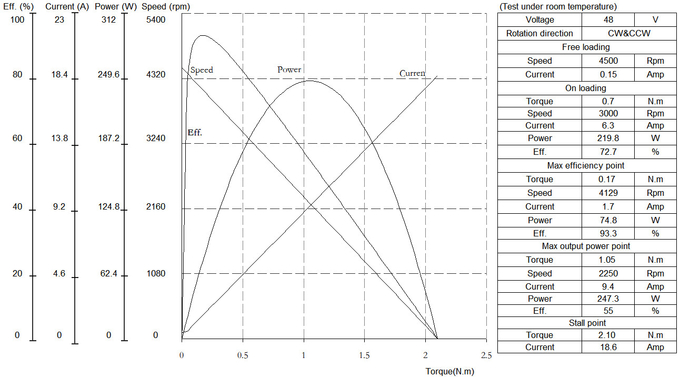

Typowa krzywa przy 48VDC:
|
|
| Brand Name: | Retek |
| Model Number: | W8680 |
| MOQ: | 1000 sztuk |
| Packaging Details: | drogą powietrzną, morską |
| Payment Terms: | Western Union, T/T |

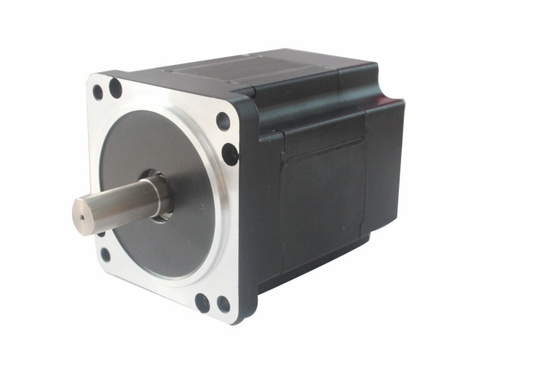

High Torque Automotive Electric BLDC Motor-W8680 Bezszczotkowy silnik prądu stałego
Ten bezszczotkowy silnik prądu stałego serii W86 (wymiar kwadratowy: 86 mm * 86 mm) stosuje się do sztywnych warunków pracy w sterowaniu przemysłowym i zastosowaniach komercyjnych.gdzie wymagany jest wysoki stosunek momentu obrotowego do objętości.Jest to bezszczotkowy silnik prądu stałego z zewnętrznym stojanem, wirnikiem z magnesów ziem rzadkich/kobaltowych i czujnikiem położenia wirnika z efektem Halla.Szczytowy moment obrotowy uzyskany na osi przy napięciu znamionowym 28 V DC wynosi 3,2 N*m (min).Dostępny w różnych obudowach, jest zgodny z MIL STD.Tolerancja wibracji: zgodnie z MIL 810. Dostępne z lub bez tachogeneratora, z czułością zgodnie z wymaganiami klienta.
Wprowadzenie produktów:
Produkt serii W86 to kompaktowy, wysokowydajny bezszczotkowy silnik prądu stałego, magnes wykonany z NdFeB (Neodymium Ferrum Boron) oraz magnesy o wysokim standardzie importowane z Japonii, a także laminowanie stosu o wyższym standardzie, które znacznie poprawia osiągi silnika w porównaniu do innych dostępnych silników w rynek.
W porównaniu z konwencjonalnymi silnikami prądu stałego, znaczące zalety, jak poniżej:
1. Lepsza charakterystyka prędkości i momentu obrotowego
2. Szybka dynamiczna reakcja
3. Brak hałasu podczas pracy
4. Długa żywotność ponad 20000 godzin.
5. Duży zakres prędkości
6. Wysoka wydajność
Specyfikacja:
| Zakres napięcia: | 12VDC,24VDC,36VDC,48VDC,130VDC |
| Moc wyjściowa | 15 ~ 500 watów |
| Obowiązek | S1, S2 |
| Zakres prędkości |
1000 obr/min do 6000 obr/min |
| Temperatura pracy: | -20°C do +40°C |
| Typ łożyska |
Łożyska kulkowe SKF/NSK |
| Klasa izolacji | klasa B,Klasa FKlasa H |
| Opcjonalny materiał wału | #45 Stal, stal nierdzewna, Cr40 |
| Opcjonalna obróbka powierzchni obudowy | Malowanie proszkowe, malowanie |
| Rodzaj obudowy | Wentylowany powietrzem, IP67, IP68 |
|
Zgodny z RoHS |
TAk |
| Wydajność EMC/EMI |
CE, zbudowany zgodnie ze standardem UL. |
Aplikacja:
Wyposażenie kuchni, przetwarzanie danych, silnik, maszyny do pułapek glinianych, sprzęt do laboratorium medycznego, komunikacja satelitarna, ochrona przed upadkiem, zaciskarki
Wymiar:
Parametry:
| Przedmiotów | Jednostka | Model | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| Liczba faz | Faza | 3 | ||||
| Liczba słupów | Polacy | 8 | ||||
| Napięcie znamionowe | VDC | 48 | ||||
| Prędkość znamionowa | RPM | 3000 | ||||
| Znamionowy moment obrotowy | Nm | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
| Prąd znamionowy | Ampery | 3 | 6,3 | 9 | 11,6 | 18 |
| Moc znamionowa | W | 110 | 220 | 330 | 430 | 660 |
| Szczytowy moment obrotowy | Nm | 1,1 | 2,1 | 3.2 | 4.15 | 6,4 |
| Prąd szczytowy | Ampery | 9 | 19 | 27 | 34 | 54 |
| Powrót EMF | V/Krpm | 13,7 | 13 | 13,5 | 13,6 | 13,6 |
| Stała momentu obrotowego | Nm/A | 0,13 | 0,12 | 0,13 | 0,14 | 0,14 |
| Interia wirnika | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| Wzrost | mm | 71 | 84,5 | 98 | 112 | 139 |
| Waga | kg | 1,5 | 1,9 | 2,3 | 2,8 | 4 |
| Czujnik | Honeywell | |||||
| Klasa izolacji | B | |||||
| Stopień ochrony | IP30 | |||||
| Temperatura przechowywania | -25~+70℃ | |||||
| temperatura robocza | -15~+50℃ | |||||
| Wilgotność pracy | <85% wilgotności względnej | |||||
| Środowisko pracy | Brak bezpośredniego światła słonecznego, niekorozyjny gaz, mgła olejowa, brak kurzu; | |||||
| Wysokość | <1000m | |||||

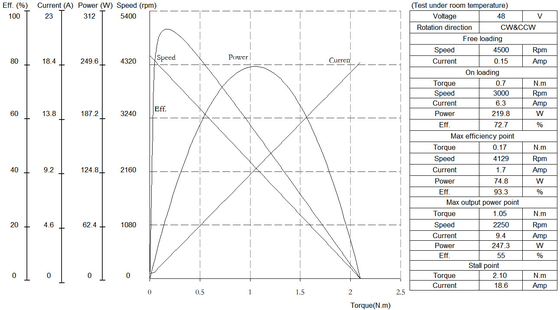

Typowa krzywa przy 48VDC:
